導線的載流量與導線截面有關，也與導線的材料、型號、敷設方法以及環境溫度等有關，影響的因素較多，計算也較復雜。各種導線的載流量通?？梢詮氖?/span>冊中查找。我們可以簡單的利用經驗總結出電線功率表。

一、電線功率表如下

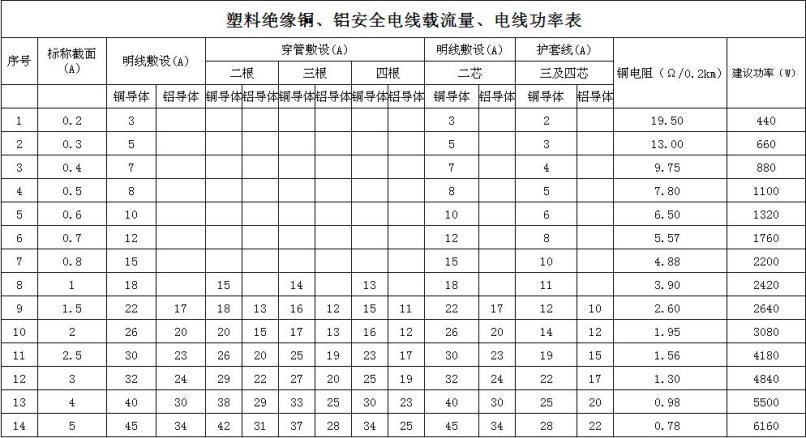

電壓為220V下電線功率表

二、電線載流量口訣

　　導線安全載流量 10下五，100上二，16、25四，35、50三，70、95兩倍半。 穿管、溫度八、九折，裸線加一半。銅線升級算。

　　口訣中的阿拉伯 數字與倍數的排列關系如下：

　　對于1.5、2.5、4、6、10mm2的導線可將其截面積數乘以5倍。

　　對于16、25mm2的導線可將其截面積 數乘以4倍。

　　對于35、50mm2的導線可將其截面積 數乘以3倍。

　　對于70、95mm2的導線可將其截面積數乘以2.5倍。

　　對于120、150、185mm2的導線可將其截面積數乘以2倍。

　　功率=電流*電壓cosф

　　例如：220V工頻家用電的情況下，2.5平方的電源線最大承受功率是多大?

　　最大可以承受電流 3.14X1.25X1.25X5=24.5A,當cosф=1，功率承受最大24.5X220=5396W 。



---
