一國家電器產品質量監督檢驗中心風電試驗室簡介

　　國家電器產品質量監督檢驗中心(蘇州電器科學研究院、江蘇省電器科學研究院)是經國家質量監督檢驗檢疫總局及國家認證認可監督管理委員會批準成立，是經國家質量監督檢驗總局批準的生產許可證檢測單位，是國家認證認可監督委員會批準的“CCC”檢測機構，是中國質量認證中心(CQC)簽約實驗室、PCCC簽約實驗室及美國UL簽約實驗室。其風電試驗室主要滿足低速永磁直驅同步風力發電機試驗、異步風力發電機試驗、雙饋異步風力發電機試驗、與風力發電機配套變頻器的試驗、低壓變頻器試驗等檢試驗項目要求。

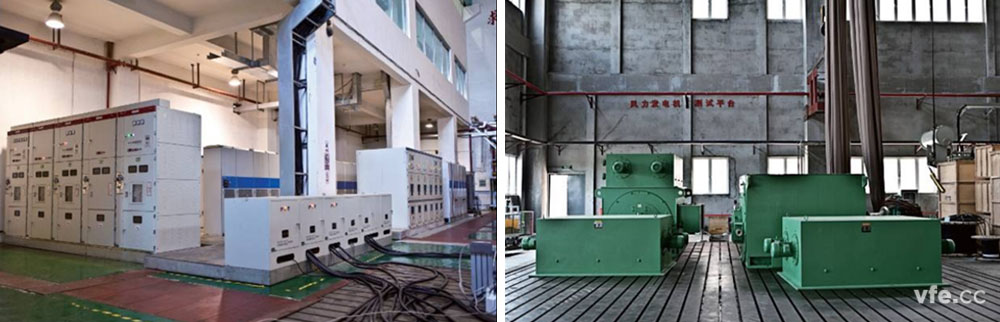

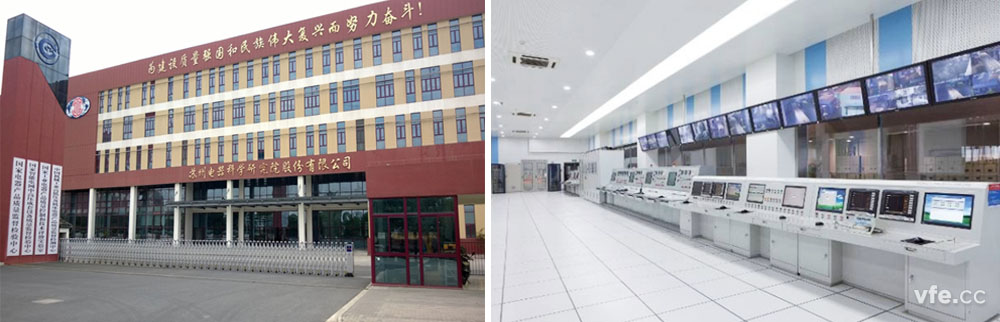

二國家電器產品質量監督檢驗中心風電試驗室現場圖片

三國家電器產品質量監督檢驗中心風電試驗室原理圖

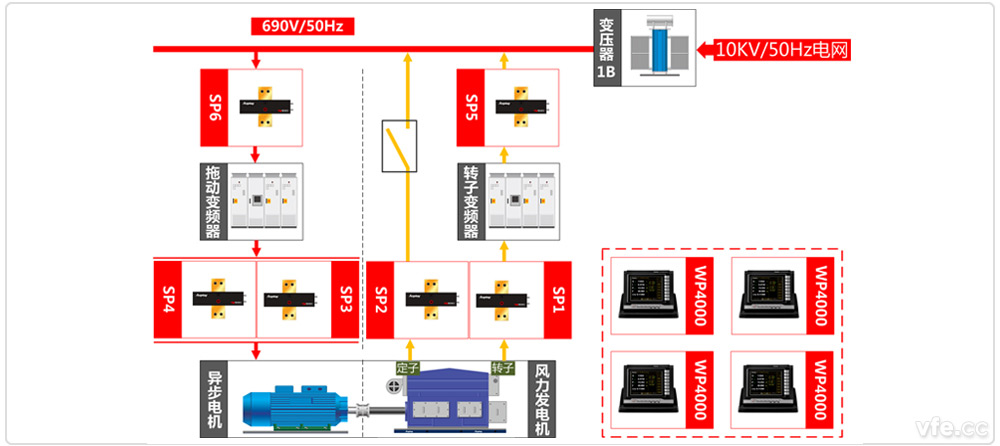

國家電器產品質量監督檢驗中心雙饋電機試驗測試原理圖

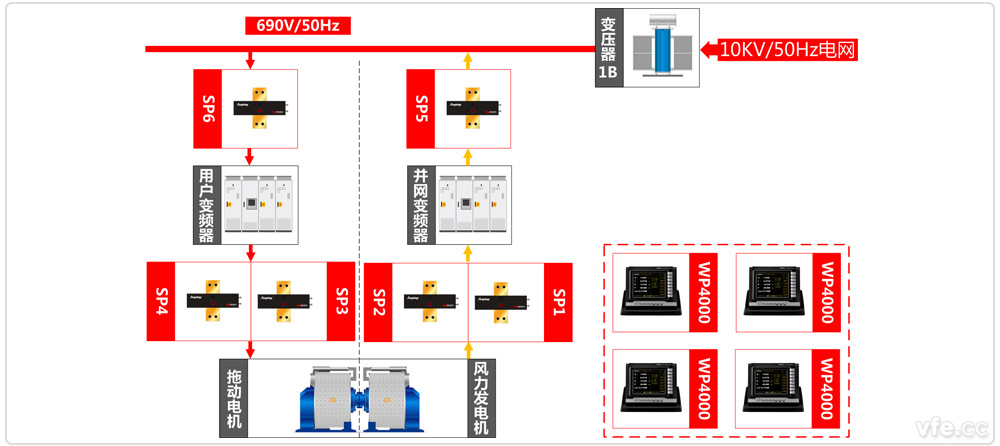

國家電器產品質量監督檢驗中心永磁電機試驗平臺原理圖

　　由系統原理圖可知，本項目試驗臺由WP4000變頻功率分析儀、SP變頻功率傳感器、試驗電源等設備構成，滿足國標對風力發電機及其配套設備的檢試驗要求，能夠進行低速永磁同步風力發電機試驗、異步風力發電機試驗、雙饋異步風力發電機試驗、與風力發電機配套變頻器的試驗、低壓變頻器試驗等檢試驗項目。整套試驗系統相關設備交叉互用，同時只能允許以一種運行方式進行試驗。

四國家電器產品質量監督檢驗中心風電試驗室設備清單

測點	設備名稱	型號	數量	備注
SP1~2	變頻功率傳感器	SP691202C	6
SP3~4	變頻功率傳感器	SP691202C	6	三瓦計法并聯使用
SP5	變頻功率傳感器	SP691202C	4	二瓦計法并聯使用
SP6	變頻功率傳感器	SP691202C	4	二瓦計法并聯使用
	變頻功率分析儀	WP4000	4

---
