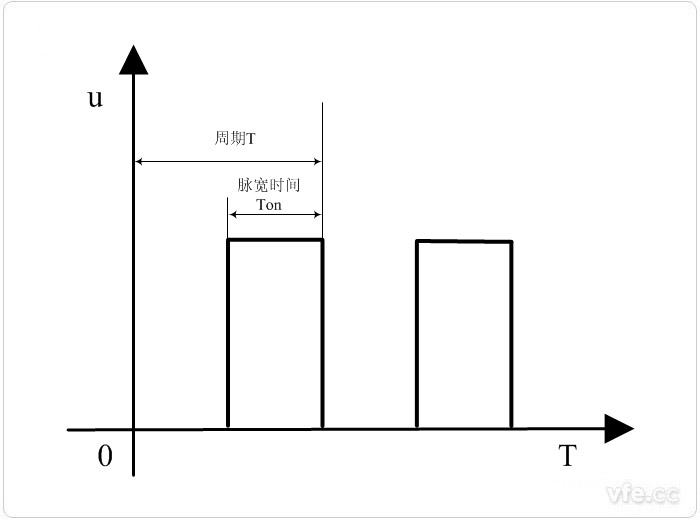

如圖所示，PWM波形的周期為T，脈寬時間器Ton，

　　那么PWM占空比=Ton/T %

　　占空比對于PWM波來說，是一項非常關鍵的參數，直接關系到其控制精度，這也是工程師在實際操作中需要十分重視的參數項目。那么，我們應該采用什么方法來精確的測量出PWM波的占空比呢?

01利用模擬采集測量占空比

　　該方案主要使用波形測量選板中的脈沖測量VI，可以根據周期性的采集數據計算占空比。要求模擬采集有足夠高的采樣率(5~10倍以上脈沖頻率，根據占空比而定)才能獲取足夠的波形信息，來提高占空比測量精度。這種通過軟件來計算占空比的方式，處理速度一般。

02利用FPGA測量占空比

　　FPGA上有精確的40MHz時鐘驅動的計數器資源，通過記錄信號沿變化時刻的計數器值可以計算得到PWM波的脈寬和周期，從而計算出占空比。
